Herramientas Case

Herramientas Case

Oracle Designer

Oracle Designer es un conjunto de herramientas para guardar las definiciones que necesita el usuario y automatizar la construcción rápida de aplicaciones cliente/servidor gráficas. Integrado con Oracle Developer, Oracle Designer, que provee una solución para desarrollar sistemas empresariales de segunda generación.

Todos los datos ingresados por cualquier herramienta de Oracle Designer, en cualquier fase de desarrollo, se guardan en un repositorio central, habilitando el trabajo fácil del equipo y la dirección del proyecto.

EasyCASE

Esta herramienta permite automatizar las fases de análisis y diseño dentro del desarrollo de una aplicación, para poder crear las aplicaciones eficazmente – desde el procesamiento de transacciones a la aplicación de bases de datos de cliente/servidor, así como sistemas de tiempo real.

EasyCASE Profesional, una herramienta multi-usuario, es ideal para aquellos que necesitan compartir datos y trabajar en un proyecto con otros departamentos. El equipo completo puede acceder proyectos localizados en el servidor de la red concurrentemente. Para asegurar la seguridad de los datos, existe el diagrama y diccionario de los datos que bloquean por niveles al registro, al archivo y al proyecto, y niveles de control de acceso.

PowerDesigner

Esta herramienta de diseño esta más orientada al análisis y diseño de bases de datos relaciónales. Se puede crear el modelo físico y normalizar. Permite hacer ingeniería reversa (reverse engineer) para desarrollar los modelos físicos y conceptuales a partir de la información de la base de datos.

Es una suite de aplicaciones de Powersoft para la construcción, diseño y modelado de datos a través de diversas aplicaciones. Es una herramienta para el análisis, diseño inteligente y construcción sólida de una base de datos y un desarrollo orientado a modelos de datos a nivel físico y conceptual.

System Architect

Esta herramienta posee un repositorio único que integra todas las herramientas, y metodologías usadas. En la elaboración de los diagramas, el System Architect conecta directamente al diccionario de datos, los elementos asociados, comentarios, reglas de validaciones, normalización, etc.

Posee control automático de diagramas y datos, normalizaciones y balanceamiento entre diagramas "Padre e Hijo", además de balanceamiento horizontal, que trabaja integrado con el diccionario de datos, asegurando la compatibilidad entre el Modelo de Datos y el Modelo Funcional.

SNAP

SNAP es un CASE (Ingeniería de Software Asistida por el Computador) para el desarrollo de aplicaciones en Sistemas AS/400 de IBM. Proporciona el ambiente integral de trabajo, brindando la posibilidad de construir sistemas de inmejorable calidad, adheridos a los estándares S.A.A de IBM., totalmente documentados y ajustados a los requerimientos específicos de la organización, en una fracción del tiempo y coste del que se invertiría, si se utilizaran herramientas tradicionales.

En su arquitectura, SNAP implementa, de manera adecuada, el esquema metodológico de ENTIDAD-RELACION, facilitando las herramientas y guías necesarias para construir aplicaciones que exploten al máximo las virtudes y potencial del AS/400 en su modalidad nativa, siguiendo los lineamientos técnicos y de presentación que propone la filosofía S.A.A. de IBM.

ERwin

Es una herramienta para el diseño de base de datos, que Brinda productividad en su diseño, generación, y mantenimiento de aplicaciones. Desde un modelo lógico de los requerimientos de información, hasta el modelo físico perfeccionado para las características específicas de la base de datos diseñada, además ERwin permite visualizar la estructura, los elementos importantes, y optimizar el diseño de la base de datos.

ERwin soporta principalmente bases de datos relacionales SQL y bases de datos que incluyen Oracle, Microsoft SQL Server, Sybase. El mismo modelo puede ser usado para generar múltiples bases de datos, o convertir una aplicación de una plataforma de base de datos a otra.

La migración automática garantiza la integridad referencial de la base de datos. ERwin establece una conexión entre una base de datos diseñada y una base de datos, permitiendo transferencia entre ambas y la aplicación de ingeniería reversa. Usando esta conexión, ERwin genera automáticamente tablas, vistas, índices, reglas de integridad referencial (llaves primarias, llaves foráneas), valores por defecto y restricciones de campos y dominios.

MODELOS DEL CICLO DE VIDA

Modelos del ciclo de vida


Definición de un Modelo de Ciclo de Vida

Un modelo de ciclo de vida de software es una vista de las actividades que ocurren durante el desarrollo de software, intenta determinar el orden de las etapas involucradas y los criterios de transición asociadas entre estas etapas.

Modelo Cascada

Este es el más básico de todos los modelos, y sirve como bloque de construcción para los demás modelos de ciclo de vida. La visión del modelo cascada del desarrollo de software es muy simple; dice que el desarrollo de software puede ser a través de una secuencia simple de fases. Cada fase tiene un conjunto de metas bien definidas, y las actividades dentro de una fase contribuye a la satisfacción de metas de esa fase o quizás a una subsecuencia de metas de la fase. Las flechas muestran el flujo de información entre las fases. La flecha de avance muestra el flujo normal. Las flechas hacia atrás representan la retroalimentación.

Modelo De Desarrollo Incremental

Los riesgos asociados con el desarrollo de sistemas largos y complejos son enormes. Una forma de reducir los riesgos es construir sólo una parte del sistema, reservando otros aspectos para niveles posteriores. El desarrollo incremental es el proceso de construcción siempre incrementando subconjuntos de requerimientos del sistema. Típicamente, un documento de requerimientos es escrito al capturar todos los requerimientos para el sistema completo.

Modelo De Desarrollo Evolutivo

Como el modelo de desarrollo incremental, el modelo de desarrollo evolutivo (algunas veces denominado como prototipado evolutivo) construye una serie de grandes versiones sucesivas de un producto. Sin embargo, mientras que la aproximación incremental presupone que el conjunto completo de requerimientos es conocido al comenzar, el modelo evolutivo asume que los requerimientos no son completamente conocidos al inicio del proyecto.

En el modelo evolutivo, los requerimientos son cuidadosamente examinados, y sólo esos que son bien comprendidos son seleccionados para el primer incremento. Los desarrolladores construyen una implementación parcial del sistema que recibe sólo estos requerimientos.

Modelo Espiral

El modelo espiral de los procesos software es un modelo del ciclo de meta-vida. En este modelo, el esfuerzo de desarrollo es iterativo. Tan pronto como uno completa un esfuerzo de desarrollo, otro comienza. Además, en cada desarrollo ejecutado, puedes seguir estos cuatros pasos:

Determinar qué quieres lograr.

Determinar las rutas alternativas que puedes tomar para lograr estas metas. Por cada una, analizar los riesgos y resultados finales, y seleccionar la mejor.

Seguir la alternativa seleccionada en el paso 2.

Establecer qué tienes terminado.

Modelo Concurrente

Como el modelo espiral, el modelo concurrente provee una meta-descripción del proceso software. Mientras que la contribución primaria del modelo espiral es en realidad que esas actividades del software ocurran repetidamente, la contribución del modelo concurrente es su capacidad de describir las múltiples actividades del software ocurriendo simultáneamente.

Modelos del Ciclo de Vida

Modelo Cascada

Este es el más básico de todos los modelos, y sirve como bloque de construcción para los demás modelos de ciclo de vida. La visión del modelo cascada del desarrollo de software es muy simple; dice que el desarrollo de software puede ser a través de una secuencia simple de fases. Cada fase tiene un conjunto de metas bien definidas, y las actividades dentro de una fase contribuye a la satisfacción de metas de esa fase o quizás a una subsecuencia de metas de la fase. Las flechas muestran el flujo de información entre las fases. La flecha de avance muestra el flujo normal. Las flechas hacia atrás representan la retroalimentación.

El modelo de ciclo de vida cascada, captura algunos principios básicos:

• Planear un proyecto antes de embarcarse en él.

• Definir el comportamiento externo deseado del sistema antes de diseñar su arquitectura interna.

• Documentar los resultados de cada actividad.

• Diseñar un sistema antes de codificarlo.

• Testear un sistema después de construirlo.

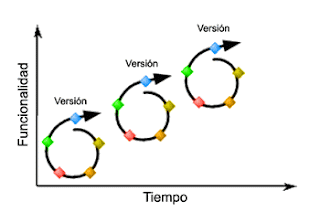

Modelo De Desarrollo Incremental

Los riesgos asociados con el desarrollo de sistemas largos y complejos son enormes. Una forma de reducir los riesgos es construir sólo una parte del sistema, reservando otros aspectos para niveles posteriores. El desarrollo incremental es el proceso de construcción siempre incrementando subconjuntos de requerimientos del sistema. Típicamente, un documento de requerimientos es escrito al capturar todos los requerimientos para el sistema completo.

Modelo De Desarrollo Evolutivo

Como el modelo de desarrollo incremental, el modelo de desarrollo evolutivo (algunas veces denominado como prototipado evolutivo) construye una serie de grandes versiones sucesivas de un producto. Sin embargo, mientras que la aproximación incremental presupone que el conjunto completo de requerimientos es conocido al comenzar, el modelo evolutivo asume que los requerimientos no son completamente conocidos al inicio del proyecto.

Modelo Espiral

El modelo espiral de los procesos software es un modelo del ciclo de meta-vida. En este modelo, el esfuerzo de desarrollo es iterativo. Tan pronto como uno completa un esfuerzo de desarrollo, otro comienza. Además, en cada desarrollo ejecutado, puedes seguir estos cuatros pasos:

• Determinar qué quieres lograr.

• Determinar las rutas alternativas que puedes tomar para lograr estas metas. Por cada una, analizar los riesgos y resultados finales, y seleccionar la mejor.

• Seguir la alternativa seleccionada en el paso 2.

• Establecer qué tienes terminado.

Modelo Concurrente

Como el modelo espiral, el modelo concurrente provee una meta-descripción del proceso software. Mientras que la contribución primaria del modelo espiral es en realidad que esas actividades del software ocurran repetidamente, la contribución del modelo concurrente es su capacidad de describir las múltiples actividades del software ocurriendo simultáneamente.
